Conchiglia: Le parti strutturali in lamiera sono realizzate con piastre di acciaio di alta qualità e le superfici sono tutte fosfatate elettrostaticamente e spruzzate con apparecchiature di spruzzatura automatica importate, che hanno una forte resistenza alla corrosione e possono adattarsi a diversi ambienti di utilizzo.
Per garantire una buona qualità della superficie per tutta la vita utile dell'unità. I gusci in alluminio o acciaio inox possono essere personalizzati in base alle esigenze dell'utente.
Vassoio dell'acqua: progettato con un angolo inclinato per facilitare lo scarico regolare dell'acqua di sbrinamento, evitare l'acqua galleggiante e prevenire l'accumulo di acqua nel vassoio dell'acqua.
Tubo per lo scambio termico: Il tubo in rame con filettatura interna ad alta dentatura è selezionato per un'elevata efficienza di trasferimento del calore.
Pinne: Adottando nuovissime alette in alluminio idrofilo a onda sinusoidale, migliorando il disturbo dell'aria, rafforzando il coefficiente di trasferimento di calore e migliorando notevolmente le prestazioni di trasferimento di calore;
Ventilatore: Ventola a flusso assiale con rotore esterno ad alta potenza appositamente personalizzata ad alta pressione statica, adatta per ambienti ad alta umidità, alta efficienza, basso consumo energetico, impermeabile e antipolvere, con prestazioni eccellenti; Fabbrica di ventilatori
Test di equilibrio statico e dinamico precedentemente superati;
Scongelamento: I tubi di riscaldamento elettrico per sbrinamento in acciaio inossidabile a bassa potenza sono selezionati e disposti in modo univoco e ragionevole, con velocità di sbrinamento rapida e sbrinamento accurato, evitando al contempo la perdita di calore.
Prolungare la durata dei tubi del riscaldamento elettrico.
Scatola di giunzione elettrica: La scatola di giunzione ha proprietà di resistenza alle basse temperature, impermeabilità e antipolvere, elevato ritardo di fiamma ed è installata sulla parte anteriore per facilitare il cablaggio e la manutenzione.
Spaziatura delle alette: La spaziatura standard è 4,5 mm, 6 mm e 9 mm; Spaziatura foglio personalizzabile di 12 mm e 18 mm per soddisfare le esigenze dell'utente.
Tipo di refrigerante: È possibile selezionare il refrigerante R404A, R507A, R22, R134A, R407C e R410A possono essere personalizzati in base alle esigenze dell'utente.
Evaporatore:
1. L'esclusivo layout del fascio tubiero tiene pienamente conto di questioni chiave come i cambiamenti nello stato del refrigerante, nella portata, nella caduta di pressione e nell'uniformità di distribuzione in condizioni di evaporazione, con conseguente maggiore prestazione di trasferimento di calore del raffreddatore di superficie dell'evaporatore;
2. Design dello scambiatore di calore efficiente e compatto, con tubi di scambio di calore filettati interni per il trasferimento di calore rinforzati a forma di forcella;
3. I tubi di scambio termico e le alette in alluminio idrofilo vengono espansi meccanicamente per unire saldamente i tubi di rame con i fogli di alluminio, al fine di ottenere un'efficienza di trasferimento del calore ottimale.
4. Il separatore di liquido e il circuito frigorifero dell'evaporatore sono stati ottimizzati per garantire un'efficienza ottimale dello scambio termico in diversi ambienti applicativi.
5. Il design unico del deflettore è situato sotto lo scambiatore di calore per evitare cortocircuiti del flusso d'aria.

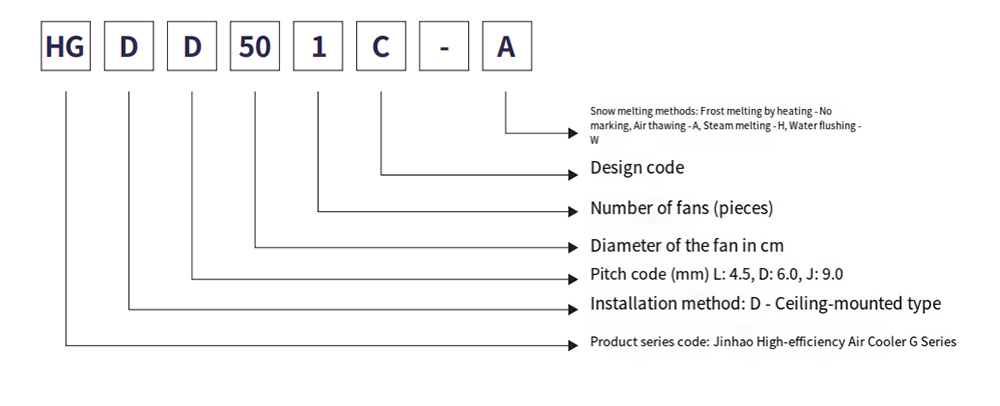

Descrizione del modello
Tabella dei parametri tecnici (R404A)
Parametri tecnici di un raffreddatore d'aria ad alta efficienza per soffitto antigelo elettrico
Spaziatura pellicola: 4,5 mm
| Modellolololololo | Potenza frigorifera kW | Volume del tubo | Parametri della ventola | Riscaldamento elettrico per lo scioglimento della neve | |||||
| SC1 | SC2 | dm² | Numero di lame x diametro | Potenza W | Volume d'aria m³/h | Portata m | Ramo kW* batteria | Vaso dell'acqua kW*ramo | |
| HGDl 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDl501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDl501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabella dei parametri tecnici (R404A)
Parametri tecnici di un raffreddatore d'aria ad alta efficienza per soffitto antigelo elettrico
Spaziatura pellicola: 6,0 mm
| Modellolololololo | Potenza frigorifera kW | Volume del tubo | Parametri della ventola | Riscaldamento elettrico per lo scioglimento della neve | ||||||
| SC1 | SC2 | SC3 | dm² | Numero di lame x diametro | Potenza W | Volume d'aria m³/h | Portata m | Ramo kW* batteria | Vaschetta acqua kW*ramo | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabella dei parametri tecnici (R404A)
Parametri tecnici di un raffreddatore d'aria ad alta efficienza per soffitto antigelo elettrico
Spaziatura pellicola: 9,0 mm
| Modellolololololo | Potenza frigorifera kW | Volume del tubo | Parametri della ventola | Riscaldamento elettrico per lo scioglimento della neve | ||||||
| SC3 | SC4 | SC5 | dm² | Numero di lame x diametro | Potenza W | Volume d'aria m³/h | Portata m | Ramo kW* batteria | Vaschetta acqua kW*ramo | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

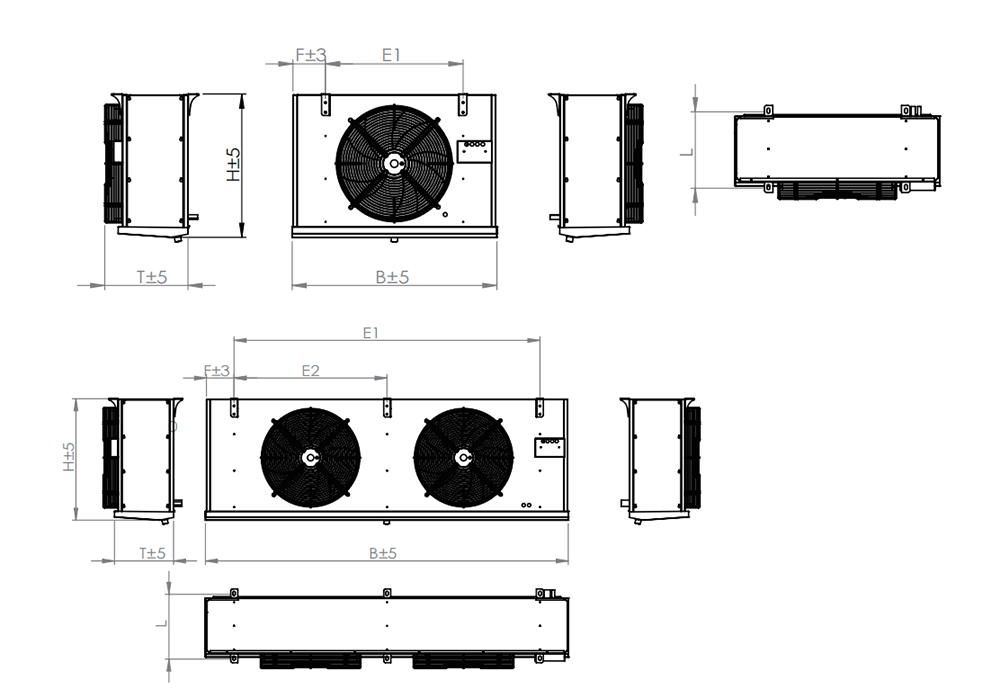

Aspetto e dimensioni di installazione
Aspetto e dimensioni di installazione of a high-efficiency electric frost ceiling air cooler
Spaziatura pellicola: 4,5 mm
| Modellolololololo | Specifiche dell'interfaccia (mm) | Dimensioni L*T*A | Dimensioni di installazione | peso | Markup della mappa di contorno | |||||
| Tubo di ingresso/ritorno | Drenaggio/(pollici) | LxLxA(mm) | L | E1 | E2 | E3 | F | storia medica | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDl501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDl501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Aspetto e dimensioni di installazione
Aspetto e dimensioni di installazione of a high-efficiency electric frost ceiling air cooler
Spaziatura pellicola: 6,0 mm
| Modellolololololo | Specifiche dell'interfaccia (mm) | Dimensioni L*T*A | Dimensioni di installazione | peso | Markup della mappa di contorno | |||||
| Tubo di ingresso/ritorno | Drenaggio/(pollici) | LxLxA(mm) | L | E1 | E2 | E3 | F | storia medica | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Aspetto e dimensioni di installazione
Aspetto e dimensioni di installazione of a high-efficiency electric frost ceiling air cooler
Spaziatura pellicola: 9,0 mm
| Modellolololololo | Specifiche dell'interfaccia (mm) | Dimensioni L*T*A | Dimensioni di installazione | peso | Markup della mappa di contorno | |||||
| Tubo di ingresso/ritorno | Drenaggio/(pollici) | LxLxA(mm) | L | E1 | E2 | E3 | F | storia medica | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Nota 1: standard di progettazione:
| Condizioni standard di scambio termico | Temperatura dell'aria in ingresso | Temperatura di evaporazione | Temperatura relativa | Temperatura relativa | Surriscaldamento |
| SC1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6,5K |
| SC2 | 0 ℃ | -8 ℃ | 85% | 1.15 | 5,2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3,9K |
Nota 2: fattore di conversione per il refrigerante
| Refrigeranti | Condizioni operative | R22 | R404A | R507 | R134a |
| Fattore di correzione | SC1 | 0.95 | 1 | 1 | 0.93 |
| Fattore di correzione | SC2 | 0.95 | 1 | 1 | 0.91 |
| Fattore di correzione | SC3 | 0.95 | 1 | 1 | 0.85 |
