Filtri deidratatori del refrigerante: selezione, posizionamento e manutenzione per prestazioni HVAC affidabili

Guida al dimensionamento del filtro disidratatore del refrigerante HVAC

Perché le taglie sono importanti ben oltre la domanda "andrà bene?"

La scelta della dimensione corretta del filtro deidratatore non è solo una decisione relativa all'imballaggio; influenza direttamente la stabilità del sistema, la durata del compressore e l'efficienza energetica. Un'unità troppo piccola può saturarsi rapidamente, consentendo agli acidi, ai fanghi e all'umidità di circolare molto prima che l'apparecchiatura raggiunga l'intervallo di manutenzione previsto. Al contrario, un’unità arbitrariamente sovradimensionata può imporre una caduta di pressione non necessaria, creare problemi di ritorno dell’olio a basso carico e complicare l’evacuazione. Nelle linee del liquido, una caduta di pressione eccessiva riduce l'aspirazione positiva netta sul dispositivo di espansione, provocando evaporatori affamati e sfarfallanti e un surriscaldamento imprevedibile. Nelle linee di aspirazione (utilizzate temporaneamente per la pulizia o in servizi speciali), la dimensione errata può aggravare la caduta di pressione e aumentare il rapporto di compressione, il che erode la capacità e aumenta le temperature di scarico. La pratica migliore è bilanciare la capacità dei contaminanti, la caduta di pressione consentita al flusso di massa di progetto e le caratteristiche di viscosità del refrigerante, tenendo presente che le miscele e i refrigeranti a pressione più elevata si comportano diversamente dai fluidi esistenti.

Regole pratiche che necessitano ancora di verifica

Per ottenere stime rapide, molti tecnici correlano le dimensioni dell'essiccatore al tonnellaggio dell'apparecchiatura, quindi verificano la selezione rispetto alle curve di flusso/caduta di pressione del produttore. Come approccio generalizzato, seleziona un essiccatore della linea del liquido il cui flusso nominale alla temperatura del refrigerante e della condensazione produca una caduta di pressione accettabile, spesso mirata a una piccola frazione di bar (o pochi psi) in fase di progettazione. La capacità dei contaminanti deve essere adeguata allo scenario di installazione: le nuove apparecchiature su tubazioni pulite possono utilizzare unità compatte, mentre retrofit, bruciature o sistemi esposti all'ambiente durante una lunga costruzione beneficiano di volumi più grandi e di una maggiore massa essiccante. Pesare anche il tipo e la miscibilità dell'olio; Gli oli POE eliminano rapidamente l'umidità, quindi il controllo dell'umidità residua è essenziale, soprattutto sulle miscele HFC/HFO. Conciliare sempre le regole pratiche con i dati specifici della tabella per il refrigerante e l'intervallo di temperature previsti in servizio.

Esempio pratico e confronto a parole

Immagina un sistema split da 5 tonnellate che utilizza un comune refrigerante ad alta pressione. Se si sceglie un essiccatore della linea del liquido molto piccolo, è possibile mantenere l'armadio in ordine, ma è probabile che si verifichi una caduta di pressione relativamente più elevata al flusso di massa di progetto. Quando confrontiamo una cartuccia di medie dimensioni con quella sottodimensionata, l'opzione di medie dimensioni generalmente riduce la caduta di pressione al tonnellaggio nominale offrendo allo stesso tempo più essiccante, quindi rimane efficace più a lungo durante il rodaggio iniziale. Rispetto a un contenitore industriale sovradimensionato, l'unità di medie dimensioni solitamente evita volumi inutili e mitiga il rischio di ristagno di petrolio in condizioni di carico parziale. Pertanto, la selezione “al centro a destra” bilancia flusso e capacità preservando un sottoraffreddamento stabile sul dispositivo di espansione.

Tabella di selezione illustrativa (verificare con i dati del produttore)

Errori comuni nel dimensionamento da evitare

• Ignorando i dati di flusso specifici del refrigerante e facendo affidamento solo sulle “etichette di tonnellaggio”.
• Dimenticando l'effetto additivo di raccordi e valvole nella valutazione delle perdite di carico.
• Utilizzare la stessa dimensione per la pulizia iniziale e per il servizio di servizio permanente senza rivalutare.
• Saltare una seconda evacuazione dopo la sostituzione dell'essiccatore sui sistemi sospetti.

filtro deidratatore per sistemi a pompa di calore

Il flusso bidirezionale cambia i requisiti

Le pompe di calore invertono il flusso del refrigerante, quindi qualsiasi filtro deidratore destinato a rimanere nel circuito deve essere progettato per il funzionamento bidirezionale o abbinato a valvole di ritegno che garantiscano un flusso adeguato attraverso il nucleo. Un essiccatore della linea del liquido unidirezionale convenzionale può funzionare in modalità di raffreddamento, ma in modalità di riscaldamento può diventare una restrizione involontaria o addirittura intrappolare i contaminanti nella parte sbagliata del circuito. I modelli biflusso mitigano questo problema presentando un percorso di flusso quasi simmetrico attraverso il letto essiccante e gli schermi. Rispetto alle unità a direzione singola, i design a doppio flusso riducono il rischio di picchi di caduta di pressione durante gli eventi di sbrinamento e minimizzano i disturbi del ritorno dell'olio quando viene azionata la valvola di inversione. Poiché lo sbrinamento invia gas caldo attraverso percorsi insoliti, la resistenza termica dell'essiccatore e il supporto dello schermo diventano particolarmente importanti per prevenire la migrazione dei fluidi.

Posizionamento attorno alle valvole di inversione e alle valvole di ritegno

Per proteggere i dispositivi di misurazione in entrambe le modalità, i tecnici spesso posizionano nella linea un essiccatore a doppio flusso che funziona come liquido durante ogni stato operativo, il che non è sempre ovvio a prima vista. Nelle pompe di calore monoblocco, il posizionamento strategico vicino all'uscita della batteria interna o all'uscita della batteria esterna dipende da dove risiede la linea del liquido durante il riscaldamento o il raffreddamento. Se si utilizzano valvole di ritegno per forzare il flusso nella direzione desiderata attraverso un essiccatore standard, verificare il Cv della valvola e la pressione di apertura in modo che il gruppo combinato non crei una caduta di pressione eccessiva. Quando si confronta un vero gruppo biflusso con una soluzione alternativa con valvola di ritegno, l'opzione biflusso in genere offre tubazioni più semplici, meno giunti con perdite e una diagnostica più semplice, mentre la soluzione alternativa può essere interessante quando l'inventario è limitato ma richiede un'attenta messa in servizio.

Pratiche di servizio per l'affidabilità stagionale

Le pompe di calore subiscono più cambi di modalità e un funzionamento annuale più lungo rispetto ai sistemi di solo raffreddamento, quindi la capacità essiccante e la robustezza dello schermo sono importanti. Durante i controlli stagionali, verificare che l'essiccatore non si surriscaldi durante lo sbrinamento, ascoltare eventuali rumori che suggeriscono il movimento dei mezzi e confermare il sottoraffreddamento stabile in entrambe le direzioni. Se si verifica un incendio o un evento di umidità, installare essiccatori temporanei di pulizia della linea di aspirazione per catturare acidi e particolati, quindi rimuoverli o sostituirli una volta che i test sugli acidi sono neutri e la caduta di pressione rientra nei target. Rispetto a lasciare un essiccatore di pulizia ad aspirazione in posizione per un tempo indefinito, rimuoverlo dopo il recupero preserva l'efficienza e previene indebite perdite di pressione di aspirazione.

Tabella delle considerazioni sulla pompa di calore

• Confermare quale linea è liquida in ciascuna modalità prima di impegnarsi nel posizionamento.
• Documentare la caduta di pressione di base nell'essiccatore in riscaldamento e raffreddamento.
• Dopo qualsiasi riparazione, testare le prestazioni di sbrinamento monitorando il sottoraffreddamento e il surriscaldamento.

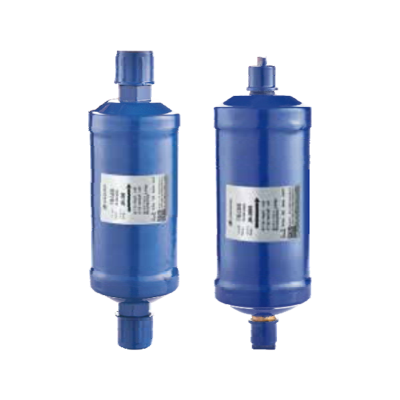

Filtro disidratatore con nucleo refrigerante sostituibile o sigillato

Funzionalità e prospettiva del ciclo di vita

I gusci con nucleo sostituibile e gli essiccatori a cartuccia sigillata rimuovono acido, umidità e particolato, ma risolvono diversi problemi del ciclo di vita. Le cartucce sigillate sono compatte, economiche e ideali dove lo spazio è limitato e il rischio di contaminazione è modesto. Quando il lavoro richiede una pulizia frequente, dopo il guasto di un compressore, durante retrofit graduali o in sistemi di grandi dimensioni in cui le scorie di saldatura e gli ossidi sono comuni, un guscio con nucleo sostituibile consente di scambiare i fluidi senza tagliare la linea. In termini di puro servizio, l'approccio completo riduce i tempi di inattività durante le pulizie successive e limita il riscaldamento ripetuto dei componenti adiacenti. Rispetto alle cartucce sigillate, i gusci del nucleo consentono inoltre di personalizzare la miscela del nucleo (elevata capacità acida, alto contenuto di particolato o bilanciata). Il compromesso è rappresentato dal costo iniziale, dallo spazio e dalla disciplina necessaria per eseguire modifiche interne pulite senza introdurre nuovi contaminanti.

Capacità, caduta di pressione e gestione del rischio

A una data dimensione di connessione, i gusci in genere accettano volumi di fluido più grandi, il che comporta una maggiore capacità di sporco e umidità e spesso una minore caduta di pressione. Questo vantaggio aumenta in sistemi disordinati con tubazioni lunghe e molteplici accessori. Tuttavia, le cartucce sigillate brillano in apparecchiature di piccole dimensioni dove ogni gomito è importante e la caduta di pressione attraverso una cartuccia di dimensioni corrette è del tutto accettabile. Confrontando un'unità sigillata con un nucleo a guscio con lo stesso flusso, il guscio generalmente fornisce una finestra di pulizia più lunga e un aumento più graduale della caduta di pressione durante il caricamento. Al contrario, le cartucce sigillate semplificano l'inventario e riducono la possibilità di una selezione errata dei nuclei, che può essere una fonte nascosta di deriva delle prestazioni negli impianti complessi.

Disciplina procedurale durante i cambiamenti fondamentali

Quando si cambia un nucleo, isolare la sezione, recuperare il refrigerante secondo necessità e seguire un flusso di lavoro sterile: tappare le linee aperte, pulire le superfici di appoggio ed evitare panni che lasciano pelucchi. Dopo il riassemblaggio, eseguire un'evacuazione profonda e un test di vuoto permanente per confermare la tenuta e la bassa umidità. Rispetto al taglio e alla brasatura per sostituire un'unità sigillata, questo metodo riduce lo stress termico sulle valvole e sull'isolamento vicini, soprattutto nelle sale meccaniche affollate. Tuttavia, su piccoli sistemi suddivisi, la semplicità di sostituzione di una cartuccia sigillata può essere più rapida e meno soggetta a errori per gli equipaggi che non maneggiano abitualmente i proiettili.

Tabella comparativa: nucleo sostituibile e sigillato

• Utilizzare una shell quando si prevedono ripetuti cambi di filtro durante la pulizia.
• Scegli cartucce sigillate per sistemi compatti con intervalli di manutenzione ordinaria.
• Dopo una contaminazione grave, associare temporaneamente un essiccatore ad aspirazione, quindi rimuoverlo.

linea liquida filtro essiccatore indicatore di umidità

Cosa ti dice l'indicatore e cosa no

Un indicatore di umidità integrato con un vetro spia fornisce due rapidi controlli visivi: la presenza di bolle nel flusso di liquido e la relativa secchezza del refrigerante. L'elemento colorato risponde al livello di umidità spostando l'ombra, offrendo ai tecnici un rapido segnale "vai/non vai". Rispetto al fare affidamento solo sulla cronologia delle evacuazioni o su una singola lettura del vuoto, un indicatore aggiunge un feedback continuo durante il funzionamento e dopo gli eventi di manutenzione. Non è però uno strumento da laboratorio; la temperatura, il tipo di olio e l'illuminazione possono influenzare la percezione. Ecco perché è meglio utilizzarlo in combinazione con il sottoraffreddamento e il surriscaldamento misurati per convalidare lo stato del sistema.

Interpretare i colori e agire con decisione

Prima di agire, verifica che la tabella di riferimento dell’indicatore si applichi all’elemento specifico installato. Come flusso di lavoro generale, verificare la temperatura e la pressione della linea del liquido, calcolare il sottoraffreddamento e quindi leggere il colore. Se l'indicatore mostra una condizione "umida" mentre il sottoraffreddamento è basso e compaiono bolle, è probabile che il sistema contenga sia gas di evaporazione che umidità in eccesso: sostituire l'essiccatore della linea del liquido ed eseguire nuovamente il vuoto. Se l’indicatore tende verso il “secco” ma le bolle persistono, concentrarsi sul sottoraffreddamento e sulla possibile restrizione a monte. Rispetto all'ipotesi basata su un sintomo, questo approccio combinato abbrevia la risoluzione dei problemi e riduce le visite ripetute.

Indizi di bolle contro falsi positivi

Le bolle possono indicare gas di evaporazione derivante da un sottoraffreddamento inadeguato, da una restrizione o semplicemente dall'osservazione durante l'avvio o immediatamente dopo uno sbrinamento a gas caldo. Anche l'ambiente caldo sul vetro spia può influenzare ciò che vedi. Rispetto a un flusso stabile e senza bolle sotto carico costante, la schiuma intermittente durante i transitori è meno preoccupante. Se le bolle coincidono con un indicatore di umidità, trattalo prima come un problema di umidità; se l'indicatore è asciutto ma rimangono delle bolle, esaminare il sottoraffreddamento, il livello del ricevitore e le prestazioni del condensatore.

Tabella di riferimento: letture tipiche dell'indicatore

• Confrontare sempre la lettura dell'indicatore con il sottoraffreddamento e il surriscaldamento misurati.
• Proteggere il vetro spia dalla luce solare diretta durante la valutazione del colore.
• Dopo modifiche più secche, registra il colore dell'indicatore e le metriche di sistema come nuova linea di base.

miglior posizionamento del filtro deidratatore del refrigerante in linea

Principi di posizionamento della linea del liquido

La posizione permanente più comune per un filtro deidratatore della linea del liquido è a valle del condensatore (o ricevitore, se presente) e a monte del dispositivo di espansione. Questa disposizione protegge il dispositivo di misurazione dalle particelle e garantisce che il refrigerante rimanga asciutto durante la strozzatura, prevenendo la formazione di ghiaccio sull'orifizio o sulla porta della valvola. Rispetto all'installazione dell'essiccatore molto a monte, posizionandolo vicino al dispositivo di espansione si riduce la lunghezza del tubo dove potrebbe entrare nuova umidità dopo la disidratazione. Negli impianti con ricevitori, molti tecnici preferiscono montare l'essiccatore all'uscita del ricevitore per filtrare tutto ciò che esce dallo stoccaggio. Se il sistema comprende più dispositivi di espansione, un essiccatore dedicato per ramo può migliorare la resilienza e semplificare la diagnostica.

Casi particolari: pompe di calore e sistemi complessi

Le pompe di calore e i sistemi multimodali richiedono un'attenta riflessione perché la "linea del liquido" cambia con la modalità operativa. Un essiccatore a doppio flusso posizionato dove è presente liquido sia in riscaldamento che in raffreddamento mantiene la protezione indipendentemente dalla direzione del flusso. Nei sistemi di tipo VRF con molte diramazioni, il posizionamento dell'essiccatore è spesso vicino all'unità centrale con filtri aggiuntivi o filtraggio della linea di diramazione dove il rischio di contaminazione è elevato. Rispetto a un unico essiccatore centrale, la protezione distribuita può ridurre al minimo l'impatto di un guasto locale e limitare il servizio alla filiale interessata.

Fasi di messa in servizio e verifica

Dopo l'installazione, verificare il corretto posizionamento misurando la caduta di pressione nell'essiccatore al carico di progetto e confermando un sottoraffreddamento stabile all'ingresso del dispositivo di espansione. Se la caduta di pressione è eccessiva, potrebbe essere necessaria un'unità più grande o una posizione spostata con meno curve a monte. Rispetto a lasciare un layout marginale non corretto, l'ottimizzazione del posizionamento si ripaga rapidamente grazie alla riduzione delle chiamate moleste e al comfort costante. In caso di dubbi durante il periodo di pulizia, installare valvole di servizio per consentire il trasferimento temporaneo dell'essiccatore o essiccatori paralleli; una volta che il sistema si sarà stabilizzato, rimuovere i componenti temporanei e ristabilire la configurazione permanente.

Opzioni di posizionamento a confronto

• Mantenere l'essiccatore permanente della linea del liquido il più vicino possibile all'ingresso del dispositivo di espansione.
• Utilizzare valvole di servizio per essiccatori di pulizia temporanei per semplificare la rimozione successiva.
• Documentare la caduta di pressione misurata nell'essiccatore per un confronto futuro.
